Estación de colimador óptico

Reflejos
Modelo: OCS-360/6
1.Séxtuplo-tubo colimador Estación
2.Quinsistema colimador de tubo QCS-5
3. Sistema colimador de un solo tubo FCS-550
4.Soporte de elevador topográfico SES-1
5.Para Estaciones Totales, Teodolito, Niveles Automáticos...

Estado de Disponibilidad:
Cantidad:
  • OCS-360/6

  • Geomaster

  • 901580000

Especificaciones
Modelo:  OCS-360/6
Este fácil de usar y de alta precisión Estación colimadora, incluyendo Sistema colimador de tubo quíntuple QCS-5,  Sistema de colimador estilo piso de un solo tubo FCS-550 y soporte de elevador topográfico SES-1, está especialmente diseñado fo calibrar instrumentos topográficos como estaciones totales, teodolitos,  Niveles Automáticos, Instrumentos Ópticos, etc.

1.QuintuplicarSistema colimador de tubos QCS-5
1) Altura de soporte de columna de alta resistencia de una pieza: 2,25-2,30 m
2) Tubos ópticos quíntuples (vista frontal): tubo de elevación superior, tubo de elevación media, Tubo horizontal (tubo de colimación, tubo de alineación), medio Tubo de depresión y tubo de depresión inferior
3)Ángulo  entre el tubo de elevación superior y el tubo de elevación media: 15°±15'
4)Ángulo  entre el tubo de elevación media y el tubo horizontal: 15°±15'
5)Ángulo  entre el tubo horizontal y el tubo de depresión media: 15°±15'
6)Ángulo  entre el tubo de depresión media y el tubo de depresión inferior: 15°±15'
7) rango de ajuste de horizontal  Tubo: Cabello Horizontal: 10'; Cabello vertical:  10'
8)Fuente de alimentación: Aporte: C.A.220V; Producción: corriente continua3,0-4,5 v, 170-180 mW
9) Luz Sfuente:  frío  verde luz  (ajuste continuo de brillo)
10)Lámina Nivel: 30'/2mm; Nivel Circular: 8´/2mm
11)Distancia de visualización entre QCS-5 y SES-1: 1,0-1,2 m

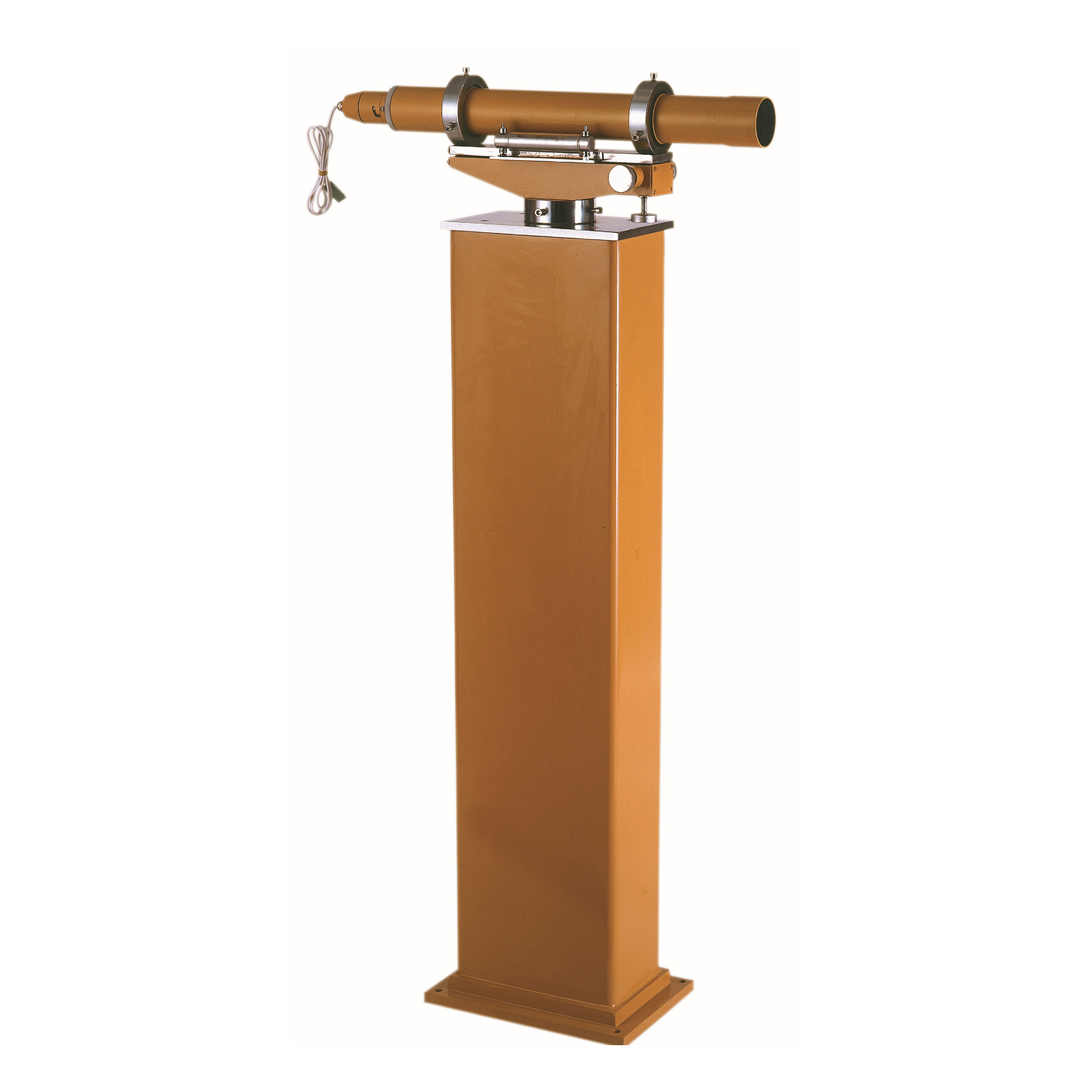

2. Sistema de colimador estilo piso de un solo tubo FCS-550
Incluyendo un tubo de alineación (vista posterior) y Soporte de tubo  (Columna)
1)Longitud focal: 550milímetro
2)Apertura Efectiva: 55milímetro
3)Longitud del tubo: 535milímetro
4)Campo de visión: 30'
5) Ampliación de la lente del objetivo: 0,4-0,5×
6)Resolución:  3'  (lectura estimada)
7)Retículo  Graduación: Mínimo: 30';Máx: 10'
8) Distancia de visualización más corta: 2m  (~∞)
9)Rango de microajuste: Cabello Horizontal: 10'; Cabello vertical:  10'
10)Lámina Nivel: 30'/2mm
11)Soporte de tubo  (Columna)  Altura: 1000 mm
12)Fuente de alimentación: Aporte: C.A.220V; Producción: DC3.5-4.0v, 170-180mW
13) Luz Sfuente:  frío  verde luz  (ajuste continuo de brillo)
14)Ver Distancia entre FCS-550 y SES-1: 1,0-1,2 m

3. Soporte de colimador óptico OCS-1350
Portátil y estable, especialmente diseñado para soportar instrumentos topográficos como estaciones totales, teodolitos, niveles automáticos, niveles láser, etc.
1) Rango de altura: 1050-1350 mm
2)Altura de la columna: 750 mm
3)Altura de elevación: 260milímetro
4)con 5/8'  masculino Hilo  apto para todos los presentes Instrumentos topográficos
5)Carga  Capacidad:  35kg

Nota: ¡Cualquier mejora estaría sujeta a cambios sin previo aviso!

Nombres relacionados
Instrumento topográfico, Equipo topográfico, Accesorio topográfico, Colimador, Colimador óptico, Estación colimadora, Tubo colimador,
Colimador de topografía, colimador de piso, colimador de escritorio, colimador de elevador,Colimador digital, Estación de calibración, Colimador de estación,
Colimador láser, colimador CCTV,Tubo Óptico,Soporte de topografía, Soporte de topografía

Detalles de empaque
Modelo:  OCS-360/6
1. Sistema colimador de tubo quíntuple QCS-5:
1)Peso neto:
2)Cant./Caja de madera: 1 ud.
3)GW/caja de madera:
4)Tamaño/Caja de madera:

2. Sistema de colimador estilo piso de un solo tubo FCS-550:
1)Peso neto: 70kg
2)Cant./Caja de madera: 1 ud.
3)GW/Caja de madera: 80kg
4)Tamaño/Caja de madera: 0.31cbm(143cm×42cm×51cm)

3. Soporte de colimador óptico OCS-1350
1)Peso neto: 70kg
2)Cantidad./caja de madera: 1 PC
3)GW/caja de madera: 80kg
4)Tamaño/caja de madera: 0.17cbm(121cm×44cm×32cm)

4. En conjunto (QCS-5, FCS-550, OCS-1350):
1) Cajas: 5
2) GW: 340-350 kg
3)Tamaño: 1.1-1.2cbm
