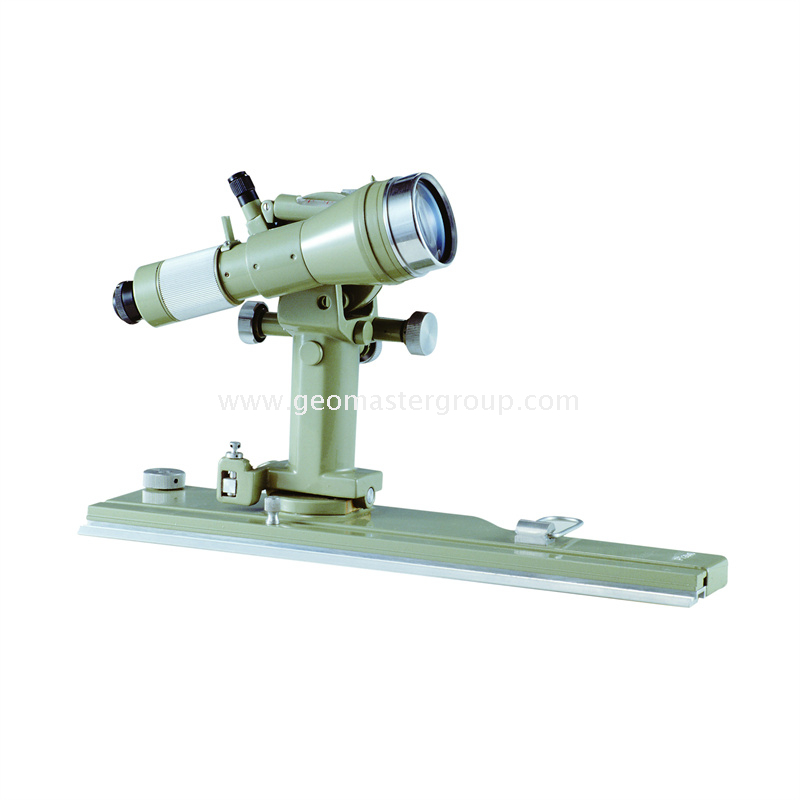

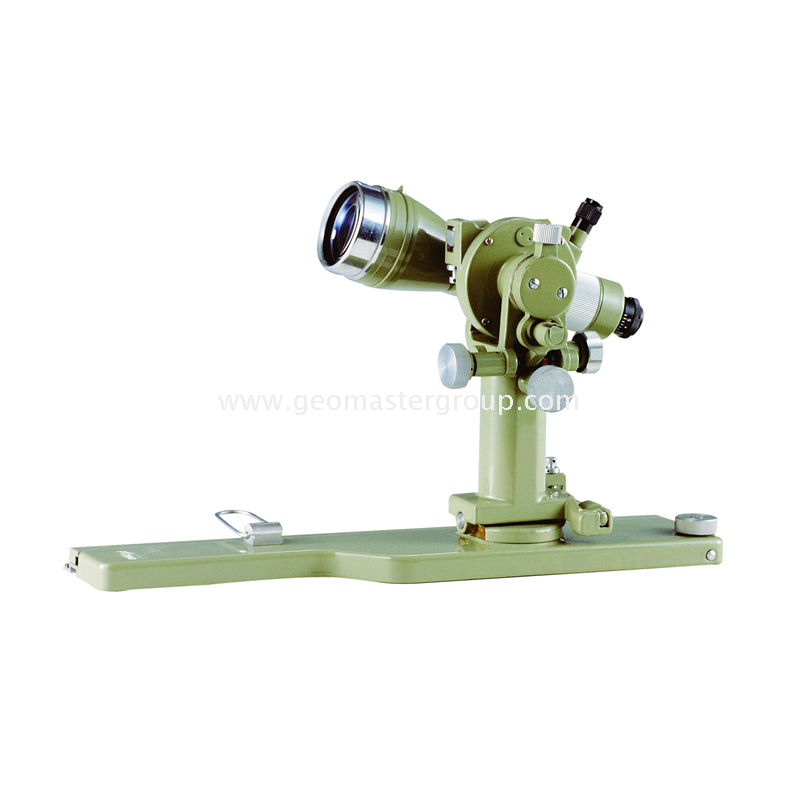

Alidada Óptica

Especificaciones
Modelo: PT-2840
instrumento geodésico,Reemplazo de 'El salvaje Heerbrugg K2 Alidade de 1953'.Especialmente diseñado para levantamientos topográficos mediante métodos gráficos.También puede medir la distancia horizontal y la elevación.Ha encontrado una amplia aplicación en el campo de la enseñanza de la topografía.

1.Exactitud
1)Desviación estándar de medida  topografía a 100m: ±3dm
2)Desviación estándar en la medición vertical del ángulo: Exterior: ±30'; Interior:  ±20'

2.Telescopio
1)Imagen del telescopio: invertido
2)Aumento: 28x
3)Apertura objetiva clara: 40mm
4)Distancia de enfoque más corta: 2m
5)Potencia de resolución: 1°20'
6)Constante de multiplicación: 100
7)Constante aditiva: 0

3.Burbujas
1)Burbuja de placa vertical: 30'/2mm
2)Burbuja de placa de columna: 60'/2mm
3)Burbuja circular independiente: 8'/2mm

4.Círculo de cristal
1)Mín.Graduación vertical: 1°
2)Vernier vertical: 10', estimado en 1'

5.Regla deslizante
1)Longitud: 350 mm
2)Longitud de trabajo: 500 mm
3)Rango móvil: 0-25 mm
4)Relación de escala disponible: 1:500;1:1000;1:2000

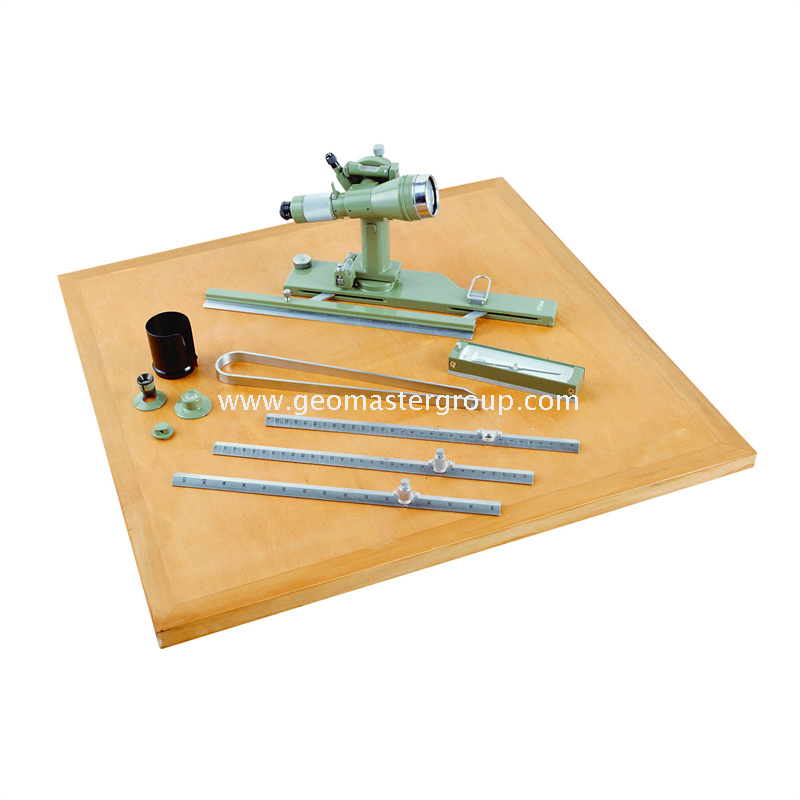

6.Accesorios
Burbuja circular independiente, brújula, plomada, parasol, lupa, ocular, divisores, destornillador, ajuste
Pasadores, cepillo suave, secador, lubricador autoalimentado, manual del usuario

Nota: ¡Cualquier actualización estaría sujeta a cambios sin previo aviso!
