Las industrias de topografía y construcción enfrentan una continua escasez de mano de obra calificada, lo que obliga a muchas empresas a pasar de equipos tradicionales de dos personas a flujos de trabajo de un solo operador. Si bien los instrumentos robóticos rastrean los prismas automáticamente, persiste un importante cuello de botella físico. Los operadores solitarios sufren de constantes viajes de ida y vuelta entre el poste del prisma y el instrumento. Deben nivelar manualmente la configuración, ajustar las alturas y corregir la línea de visión. Esta caminata constante provoca una fatiga severa al caminar por el sitio, agotando la energía física y quemando la valiosa luz del día.
Un trípode motorizado inalámbrico ofrece una solución convincente para este cuello de botella exacto. Al automatizar los ajustes físicos en la base del instrumento, esta tecnología mantiene al topógrafo en la mira. Este artículo proporciona una evaluación técnica objetiva de este equipo. Exploraremos si una configuración motorizada puede realmente soportar a un operador en solitario sin comprometer la precisión, la estabilidad o la eficiencia del campo.
Viabilidad: un trípode motorizado inalámbrico permite verdaderos flujos de trabajo de un solo operador al permitir la nivelación automática remota y ajustes de altura directamente desde el móvil o el recolector de datos.
Ganancias de eficiencia: Reduce el tiempo de configuración y reposicionamiento del instrumento al eliminar el camino físico de regreso a la estación total o al escáner.
Limitaciones operativas: el éxito depende en gran medida de la capacidad de carga útil, la gestión de la batería, la estabilidad del trípode en entornos con mucho viento o alta vibración y la penalización de peso físico que supone llevar equipo motorizado.
Cronograma de retorno de la inversión: si bien el gasto de capital inicial es alto, la eliminación del costo laboral de un segundo miembro de la tripulación generalmente produce un retorno de la inversión positivo dentro del primer año operativo, siempre que el equipo se utilice de manera consistente.
Un flujo de trabajo exitoso de un solo operador requiere una recopilación de datos ininterrumpida. El topógrafo debe controlar todo el sitio desde el poste del prisma. La corrección remota de errores es obligatoria. El operador necesita la capacidad de mantener una precisión topográfica sin contacto físico con el instrumento. Cada viaje de regreso al instrumento introduce retrasos. El verdadero éxito en solitario significa que el topógrafo sólo toca el trípode durante la colocación física inicial y el desmontaje final. Necesita un sistema que maneje los microajustes sobre la marcha. Si el suelo se derrite y la instalación se asienta, deberá poder volver a nivelar sin caminar 500 pies a través de un sitio embarrado.

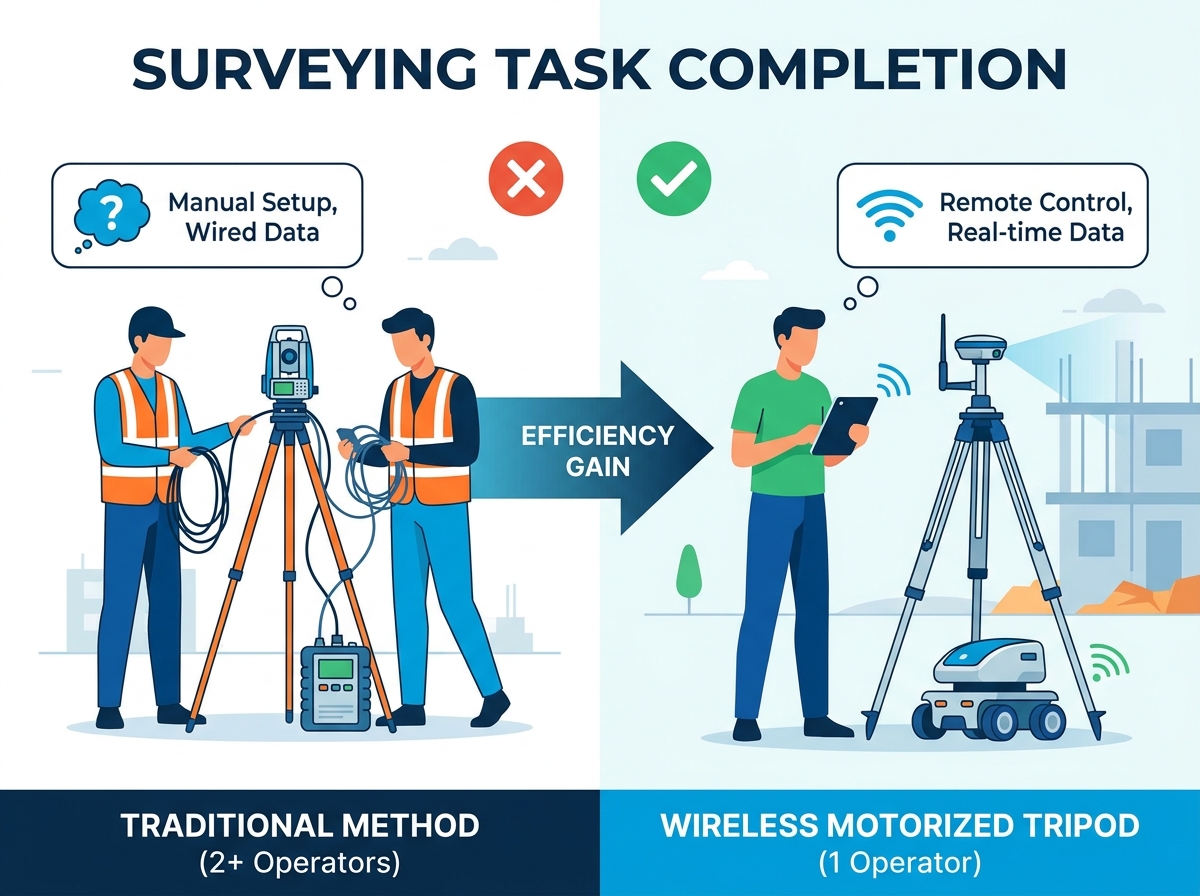

La dinámica estándar del operador del instrumento y del bastón se basa en una comunicación verbal constante. El operador del instrumento se encarga de la nivelación, la observación y la entrada de datos. Las configuraciones actuales de estaciones totales robóticas eliminan la necesidad de que alguien mire a través del cristal. La estación robótica sigue el prisma automáticamente. Sin embargo, el operador solitario aún debe nivelar manualmente el trípode sobre el punto de control. Si la instalación se asienta sobre tierra blanda, el operador debe regresar para volver a nivelar la base nivelante. Este requisito físico rompe la eficiencia del flujo de trabajo robótico. Terminas pasando más tiempo caminando que disparando puntos.
Comparación de flujos de trabajo topográficos | |||
Tipo de flujo de trabajo | Método de nivelación | Movimiento del operador | Impacto en la eficiencia |
|---|---|---|---|
Tradicional para dos personas | Manual en el instrumento | Estacionado en el instrumento/el Rover se mueve | Alto coste laboral, recogida rápida de puntos |
Robótico estándar (solo) | Manual en el instrumento | Caminata constante entre el rover y el instrumento. | Fatiga alta, acumulación de puntos moderada. |
Robótico motorizado (solo) | Remoto a través del recopilador de datos | Estacionado en el móvil | Baja fatiga, recolección de puntos altos |
Los trípodes manuales de madera y fibra de vidrio de alta resistencia proporcionan una excelente amortiguación de las vibraciones. Requieren ajustes de patas totalmente manuales. Los adaptadores de base nivelante motorizados ofrecen un término medio. Se ubican entre un trípode estándar y el instrumento, lo que proporciona capacidades de micronivelación. Los trípodes motorizados inalámbricos totalmente integrados combinan estos conceptos. Cuentan con actuadores motorizados integrados directamente en las patas o en la columna central. Agregar motorización y control inalámbrico cierra la brecha física final en el flujo de trabajo en solitario. El operador controla el hardware de forma remota, eliminando el camino de regreso al punto de control. Este cambio representa un cambio fundamental en la forma en que abordamos el control del sitio.
Los actuadores motorizados ajustan la longitud de la pierna y la altura del instrumento con precisión milimétrica. El operador coloca el trípode aproximadamente sobre la punta. Desde el recolector de datos, inician la secuencia de nivelación. Los sensores internos detectan la inclinación. Los motores mueven las piernas hacia arriba o hacia abajo para lograr un nivel perfecto. Este resultado ofrece una nivelación precisa sobre un punto de control sin intervención manual. Ahorra minutos por configuración. Durante un largo día con múltiples recorridos, estos minutos ahorrados se combinan en horas de tiempo de producción recuperado.
Coloque aproximadamente el trípode sobre el punto de control.
Asegure los pies con púas en el suelo.
Monte la estación total robótica.
Camine hasta la ubicación de la caña.
Inicie la secuencia de nivelación automática a través del recopilador de datos.
Verifique la burbuja digital en la pantalla del controlador.
El trípode motorizado transmite datos del nivel del vial en tiempo real directamente al controlador de campo. Esta telemetría permite al operador verificar la precisión de nivelación desde el poste del prisma. Puedes comprobar la burbuja digital antes de realizar tomas críticas. Si pasa un camión pesado y el suelo hace vibrar, el operador nota la perturbación inmediatamente. Pueden activar un comando de renivelación remota. Esta verificación constante garantiza la integridad de los datos sin requerir proximidad física al instrumento. Nunca tendrás que adivinar si tu configuración aún es ajustada.
El montaje físico se basa en la rosca estándar de la industria de 5/8"-11. Esto garantiza que el trípode acepte casi cualquier instrumento topográfico moderno. La compatibilidad digital requiere protocolos de comunicación específicos. El trípode interactúa con las principales estaciones totales robóticas y recolectores de datos estándar. La comunicación generalmente ocurre a través de Bluetooth Clase 1, Wi-Fi o enlaces de radio patentados. Los operadores deben verificar que su software de campo específico pueda leer la telemetría desde la unidad de control del trípode. Sin integración de software, solo tendrá un trípode manual pesado y costoso.
El alcance de comunicación realista normalmente se extiende hasta 100 metros en condiciones de línea de visión clara. La latencia en la ejecución del comando debe ser mínima. Cuando presiona el botón de nivel, los motores deberían activarse en milisegundos. La degradación de la señal ocurre en entornos de alta interferencia. Los corredores urbanos con densa señal Wi-Fi provocan caídas de conexión. Los sitios industriales activos con maquinaria pesada generan interferencias electromagnéticas. Los operadores deben comprender estas limitaciones para mantener un flujo de trabajo remoto confiable. Establezca siempre una línea de visión clara para el enlace de radio.
Las patas motorizadas enfrentan límites mecánicos en pendientes pronunciadas. El suelo suelto, el barro profundo y el terreno rocoso desafían los algoritmos de nivelación automática. El trípode requiere patas con púas agresivas para clavarse en el suelo. Los sistemas de doble sujeción garantizan que las patas no se deslicen bajo cargas pesadas. Las capacidades de postura amplia son esenciales para mantener un centro de gravedad bajo. Los operadores aún deben usar el sentido topográfico básico al elegir una ubicación de instalación. Los motores no pueden compensar una superficie fundamentalmente inestable. Si lo instala en un pantano, la plataforma se hundirá, con o sin motores.
Las articulaciones motorizadas y los engranajes internos manejan las microvibraciones de manera diferente que la madera maciza. Los trípodes fijos de madera tradicionales absorben las vibraciones ambientales de forma natural. Los sistemas motorizados dependen de un engranaje apretado para evitar la oscilación. Las fuertes cargas de viento ponen a prueba la rigidez de los actuadores extendidos. La vibración del viento afecta la precisión angular. Activa alertas del compensador del instrumento. Los trípodes motorizados de alta calidad utilizan engranajes helicoidales de alta resistencia que se bloquean físicamente en su lugar para resistir la desviación del viento. Debe asegurarse de que los bloqueos de engranajes estén completamente activados antes de alejarse.
Los operadores deben calcular con precisión la carga útil total. Debe agregar el peso del instrumento, la base nivelante y cualquier paquete de baterías externas. Compare este total con la capacidad nominal máxima del trípode motorizado. Esta capacidad suele oscilar entre 15 y 30 libras. Superar este límite provoca que el motor se queme. Conduce a fallas estructurales o al vuelco del sistema. El equilibrio adecuado garantiza que los motores funcionen de manera eficiente sin consumir energía excesiva de la batería.
Cálculo de carga útil típico para trípodes motorizados | |
Componente | Peso promedio (libras) |
|---|---|
Estación total robótica | 10,5 - 12,0 |
Base nivelante y adaptador | 1,5 - 2,0 |
Paquete de batería externa | 1,0 - 2,5 |
Carga útil total | 13,0 - 16,5 |
Las piezas mecánicas móviles son vulnerables a los elementos. Los actuadores expuestos y las unidades de control electrónico deben resistir el polvo, el barro y la lluvia intensa. Los topógrafos deben buscar equipos con certificaciones IP65 o superiores. Las obras en construcción destruyen los dispositivos electrónicos frágiles. Las carcasas del motor deben contar con sellos de alta resistencia. Los botones físicos de la base del trípode necesitan membranas resistentes a la intemperie para sobrevivir al abuso diario en el campo. Si entra agua en la carcasa del motor, toda la unidad falla.
La duración de la batería dicta el éxito en el campo. Los ajustes de nivelación constantes consumen una energía significativa. El clima frío provoca una degradación grave de la batería. Una batería estándar puede durar diez horas en verano pero sólo cinco en invierno. Las fuentes de energía intercambiables en caliente son una necesidad en este campo. El operador debe llevar baterías de repuesto para garantizar que el trípode no se agote a mitad de recorrido. La gestión de la energía requiere rutinas de carga disciplinadas en la oficina. No puedes permitirte el lujo de dejar las baterías en el camión durante la noche durante el invierno.
Los operadores solitarios se enfrentan a una dura realidad física. Deben transportar todo su equipo a través de un sitio en un solo viaje. Esta carga útil incluye la estación total robótica, el trípode motorizado, el poste del prisma, el controlador, el equipo de seguridad y las baterías de repuesto. Navegar por una obra embarrada con esta carga exige resistencia física. La mayor parte de los equipos automatizados cambia la forma en que un topógrafo se mueve por el entorno. Debe planificar cuidadosamente sus rutas de acceso para evitar agotarse incluso antes de que comience la encuesta.
Un trípode de fibra de carbono estándar pesa aproximadamente entre 8 y 10 libras. Un trípode motorizado inalámbrico contiene componentes internos pesados. Alberga baterías, motores enrollados en cobre y carcasas electrónicas robustas. Estos sistemas suelen pesar entre 15 y 22 libras. Este importante aumento de peso impacta directamente en la fatiga del operador. El topógrafo debe equilibrar el tiempo ahorrado por la nivelación remota con el costo físico de transportar el equipo más pesado. Durante un turno de diez horas, esos diez kilos de más se sienten como cincuenta.
Minimizar la fatiga del operador requiere soluciones de transporte inteligentes. Los arneses de mochila distribuyen uniformemente el peso de la estación total. Las correas acolchadas para los hombros del trípode evitan hematomas. Las consideraciones sobre el tránsito de vehículos también son críticas. Los deslizadores personalizados de la plataforma del camión permiten al operador sacar el pesado trípode sin forzar la zona lumbar. La ergonomía adecuada garantiza que el operador solitario siga siendo productivo durante los largos días de campo.
Utilice un arnés de doble hombro para el estuche de la estación total.
Coloque un acolchado grueso no original en la correa de transporte del trípode.
Utilice un carrito utilitario todoterreno para sitios planos y abiertos.
Instale un tobogán de cama extraíble en el camión topográfico.
Calcular el ROI requiere un marco conceptual claro. Debe comparar el costo inicial del trípode motorizado con la tarifa por hora totalmente cargada de un miembro secundario de la tripulación. Esta tasa gravada incluye salarios, impuestos, seguros y beneficios. Si bien el gasto de capital inicial en equipos motorizados es sustancial, los ahorros en mano de obra se acumulan rápidamente. La eliminación de un segundo salario cambia la dinámica financiera del departamento de encuestas. Usted recupera el costo del equipo reasignando esa segunda persona a otro equipo que genere ingresos.
Ahorrar de 5 a 10 minutos por configuración transforma la jornada laboral. Si un topógrafo realiza seis configuraciones al día, se ahorra hasta una hora de tiempo de inactividad. Este tiempo recuperado se traduce directamente en el volumen total de recolección de puntos diarios. El operador dispara más topografía. Replantean más puntos. Esta mayor eficiencia acelera el cronograma general del proyecto, lo que permite a la empresa facturar las fases completadas más rápido. Más puntos por día significa mayor rentabilidad por proyecto.
Los trípodes motorizados introducen costos de mantenimiento ocultos. Poseen piezas móviles, engranajes y componentes electrónicos. Estos elementos requieren una limpieza periódica para eliminar la arena abrasiva. Se deben gestionar las actualizaciones de firmware. Las comprobaciones de calibración física garantizan que los sensores de inclinación internos sigan siendo precisos. Si está dañado, el trípode requiere servicios de reparación especializados. No se puede simplemente reparar un actuador quemado con herramientas manuales estándar. Debe tener en cuenta las visitas anuales al centro de servicio para mantener los motores funcionando sin problemas.
Los trabajadores solitarios enfrentan riesgos de seguridad únicos. Operar solo en terrenos remotos o peligrosos transfiere la responsabilidad a la empresa. Si el topógrafo se cae o sufre una lesión, no hay nadie que pueda ayudarle. Los protocolos de registro remoto para trabajadores solitarios son obligatorios. La firma deberá implementar seguimiento GPS e intervalos de comunicación programados. Las consideraciones de seguridad deben evolucionar junto con la adopción de hardware de un solo operador. Necesita un plan de comunicación confiable antes de enviar a una persona al bosque con equipo pesado.
Dejar un instrumento costoso y un trípode motorizado desatendidos es muy vulnerable. El operador solitario a menudo se desplaza lejos del lugar de instalación. Los ladrones atacan equipos topográficos desatendidos en sitios activos. Las tácticas de mitigación son esenciales. Las empresas deben instalar balizas de seguimiento GPS ocultas dentro de las carcasas de los equipos. Las cerraduras mecánicas pueden asegurar el instrumento a la base nivelante. Las alarmas de proximidad alertan al recolector de datos del operador si el trípode se mueve inesperadamente. Mantener reglas operativas estrictas en la línea de visión previene el robo oportunista. Nunca lo instale cerca de una vía pública concurrida y aléjese.
Asumir una autonomía total es un riesgo operativo peligroso. La automatización falla en entornos impredecibles. Las comprobaciones de verificación manuales siguen siendo una estricta necesidad. Los operadores deben realizar calibraciones de campo diarias. Deben controlar la preparación para el asentamiento mecánico en terrenos blandos durante largas sesiones. Si el trípode se hunde ligeramente, la nivelación automática podría compensarlo, pero la altura del instrumento cambiará. El topógrafo debe verificar los puntos de control con frecuencia para detectar estos errores automatizados. Confía en los motores, pero verifica los datos.
La transición a flujos de trabajo totalmente remotos implica una curva de aprendizaje pronunciada. Los operadores solitarios deben aprender nuevas interfaces de software. Necesitan procedimientos operativos estandarizados para la resolución remota de problemas. Cuando falla el enlace inalámbrico, el operador debe conocer la secuencia de restablecimiento del emparejamiento. Deben comprender los procedimientos de anulación manual para continuar trabajando sin automatización. Una formación adecuada evita costosos tiempos de inactividad cuando la tecnología actúa de forma impredecible en el campo. No puedes descifrar el emparejamiento de Bluetooth mientras estás parado bajo la lluvia en un lugar de trabajo.
Audite sus tiempos de configuración promedio actuales para establecer una línea de base. Calcule sus costos laborales específicos para determinar su punto de equilibrio. Finalmente, comuníquese con su proveedor de equipos para solicitar una demostración práctica en el campo utilizando sus estaciones totales robóticas y recolectores de datos existentes.
Realice un seguimiento de sus tiempos diarios de instalación y desmontaje durante una semana.
Calcule el peso de la carga útil física que llevan actualmente sus operadores solitarios.
Programe una demostración de campo con un trípode motorizado en el terreno más difícil.
Revise su software de campo para garantizar la compatibilidad total con la telemetría.
R: La capacidad de carga útil típica oscila entre 15 y 30 libras. Es fundamental tener en cuenta el peso combinado de la estación total robótica, la base nivelante y cualquier soporte de batería auxiliar. Superar este límite puede provocar que el motor se queme o comprometer la estabilidad de la configuración.
R: Sí, pero requiere mecanismos de bloqueo físicos robustos. A diferencia de las patas fijas tradicionales, las juntas motorizadas deben utilizar actuadores de tornillo sin fin de alta calidad que se bloqueen de forma segura en su lugar. Esto evita micromovimientos y deflexiones del viento, asegurando que el compensador del instrumento permanezca dentro de su rango de trabajo.
R: La duración de la batería suele oscilar entre 8 y 12 horas en condiciones normales. La duración exacta depende en gran medida de la frecuencia de las configuraciones, la frecuencia con la que se activan los motores de nivelación automática y la temperatura ambiente. El clima frío reduce significativamente el rendimiento de la batería.
R: El montaje físico es casi universal debido a la rosca estándar de 5/8"-11. Sin embargo, la integración del software inalámbrico, la funcionalidad del control remoto y la visualización de telemetría dependen completamente del software del fabricante y de la compatibilidad del recopilador de datos específico.
R: El trípode utiliza sensores de inclinación internos y acelerómetros MEMS para leer su posición. Luego ordena a los actuadores de piernas motorizados independientes que ajusten su longitud. Esto logra un plano nivelado mecánicamente antes de que el compensador interno del instrumento se haga cargo de los ajustes finos.
R: El sistema incluye dispositivos de seguridad mecánicos. Si la señal cae, el trípode bloquea mecánicamente su posición actual para mantener la estabilidad. El operador puede anular manualmente el sistema utilizando los botones de control físico ubicados directamente en la base del trípode para continuar trabajando.
R: Los trípodes motorizados suelen pesar entre 5 y 10 libras más que los modelos estándar de fibra de carbono. Este peso adicional proviene de los motores internos enrollados en cobre, los engranajes de alta resistencia, las baterías integradas y las carcasas electrónicas robustas necesarias para el uso en campo.
